வேஃபர்-வகை இணைப்பு என்றால் என்ன?(2)

வேஃபர்-வகை இணைப்பு என்பது கட்டும் முறைவால்வுகள்(குறிப்பாகபட்டாம்பூச்சி வால்வுகள், வால்வுகளை சரிபார்க்கவும், முதலியன) நீண்ட போல்ட்களைப் பயன்படுத்தி குழாய் விளிம்புகளுக்கு இடையில். அதன் வரையறுக்கும் பண்பு: வால்வு அதன் சொந்த ஒருங்கிணைந்த விளிம்புகளைக் கொண்டிருக்கவில்லை; அதற்கு பதிலாக, நடுவில் உள்ள வால்வைப் பாதுகாக்க இரண்டு குழாய்களின் விளிம்புகள் வழியாக நீண்ட போல்ட்கள் செல்கின்றன.

1.முக்கிய நன்மைகள் மற்றும் தீமைகள்

நன்மைகள்:

விண்வெளி சேமிப்பு: செதில் வால்வு நீளம் (முகம்-முகம் பரிமாணம்) ஒரு விளிம்பு வால்வை விட 1/3 முதல் 1/4 ஆகும்.

செலவுக் குறைப்பு: வால்வு உடலில் இரண்டு ஒருங்கிணைந்த விளிம்புகளின் மோசடி/எந்திரத்தை நீக்குகிறது.

இலகுரக: உபகரணங்களைத் தூக்காமல் கைமுறையாகக் கையாளலாம், குறிப்பாக பெரிய விட்டம் (எ.கா., DN200 மற்றும் அதற்கு மேல்).

தீமைகள்:

சுயாதீனமாக அகற்ற முடியாது: ஒரு செதில் வால்வை மாற்ற, இரண்டு குழாய் விளிம்புகளும் துண்டிக்கப்பட வேண்டும் (அதாவது, குழாய் பிரிக்கப்பட வேண்டும்). எனவே, பைப் டெட்-எண்ட்ஸ் அல்லது ஒரு பக்கம் மட்டுமே அணுகக்கூடிய இடங்களில் இதைப் பயன்படுத்த முடியாது.

நல்ல சீரமைப்பு தேவை: தவறாக அமைக்கப்பட்ட குழாய் விளிம்புகள் வால்வை முறுக்கி சீல் செயலிழப்பை ஏற்படுத்தும்.

அதிக அழுத்தத்திற்கு அல்ல: பொதுவாக குறைந்த முதல் நடுத்தர அழுத்தத்தில் (≤ PN40 / Class 300) பயன்படுத்தப்படுகிறது; அதி-உயர் அழுத்தம் வால்வு உடலை சிதைக்கலாம்.

2. பொதுவான பயன்பாடுகள்

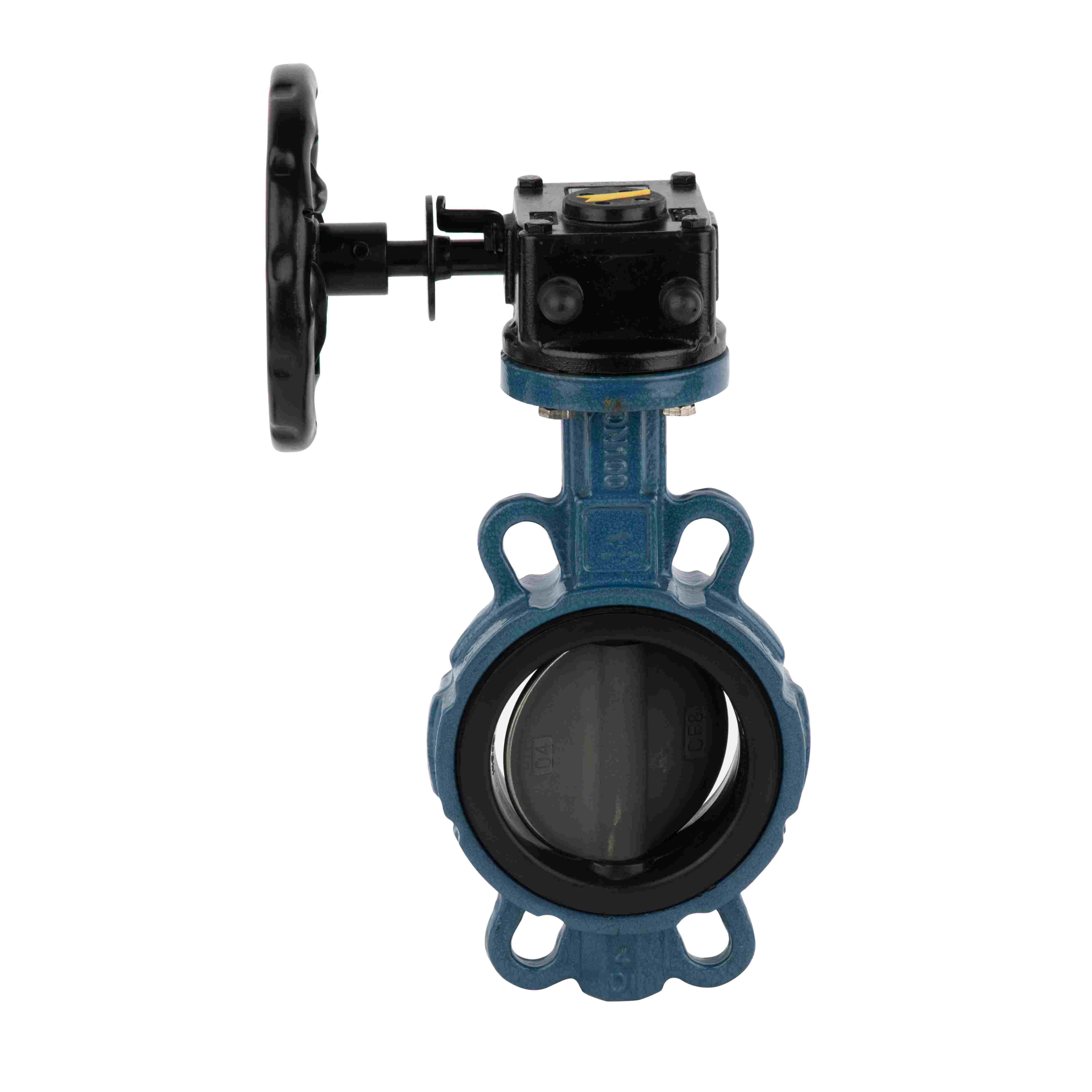

செதில் பட்டாம்பூச்சி வால்வுகள்: நீர் சுத்திகரிப்பு, HVAC, தீ பாதுகாப்பு அமைப்புகள் - குறைந்த செலவு மற்றும் எளிதான நிறுவல் காரணமாக பொதுவானது.

வேஃபர் காசோலை வால்வுகள்: பின்வாங்கலைத் தடுக்கவும்; ஸ்விங் காசோலை வால்வுகளை விட மிகக் குறைவானது, விளிம்புகளுக்கு இடையில் நேரடியாக பிணைக்கப்பட்டுள்ளது.

வேஃபர் லைன்டு வால்வுகள்: அரிப்பை எதிர்க்கும் பயன்பாடுகள்.

3. நிறுவல் குறிப்புகள்

போல்ட் நீளம் துல்லியமாக கணக்கிடப்பட வேண்டும்:

2 × குழாய் விளிம்பு தடிமன் + வால்வு நேருக்கு நேர் நீளம் + 2 × கேஸ்கெட் தடிமன் + 2 × நட்டு உயரம்

பொருத்தமான செதில் இணைப்பு தரங்களைப் பயன்படுத்தவும் (எ.கா., EN 593, API 609, GB/T 12238) தொடர்புடைய பைப் ஃபிளேன்ஜ் தரநிலைகளுடன் (எ.கா., GB/T 9119, HG/T 20592).

டிஸ்க் பிணைப்பை (பட்டாம்பூச்சி வால்வுகளில் உள்ள பொதுவான பிரச்சனை) ஏற்படுத்தக்கூடிய சீரற்ற இறுக்கத்தைத் தவிர்க்க சமமான போல்ட் முறுக்குவிசையைப் பயன்படுத்துங்கள்.

சுருக்கம்

வேஃபர்-வகை என்பது குறைந்த எடை, குறைந்த விலை மற்றும் விரைவான நிறுவலை இலக்காகக் கொண்ட ஒரு இணைப்பு வடிவமைப்பு ஆகும். இது அடிப்படையில் வால்வை இரண்டு குழாய் விளிம்புகளுக்கு இடையில் ஒரு "இறுக்கப்பட்ட கூறு" என்று கருதுகிறது. தேர்வு அழுத்த மதிப்பீடு, பராமரிப்பு அணுகல் மற்றும் அகற்றும் அதிர்வெண் ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும்.
