செதில் வகை இணைப்பு என்பது வால்வுகளை இணைக்கும் ஒரு முறையாகும் (குறிப்பாகபட்டாம்பூச்சி வால்வுகள்,வால்வுகளை சரிபார்க்கவும், முதலியன) நீண்ட போல்ட்களைப் பயன்படுத்தி குழாய் விளிம்புகளுக்கு இடையில். அதன் வரையறுக்கும் பண்பு: வால்வு அதன் சொந்த ஒருங்கிணைந்த விளிம்புகளைக் கொண்டிருக்கவில்லை; அதற்கு பதிலாக, நடுவில் உள்ள வால்வைப் பாதுகாக்க இரண்டு குழாய்களின் விளிம்புகள் வழியாக நீண்ட போல்ட்கள் செல்கின்றன.

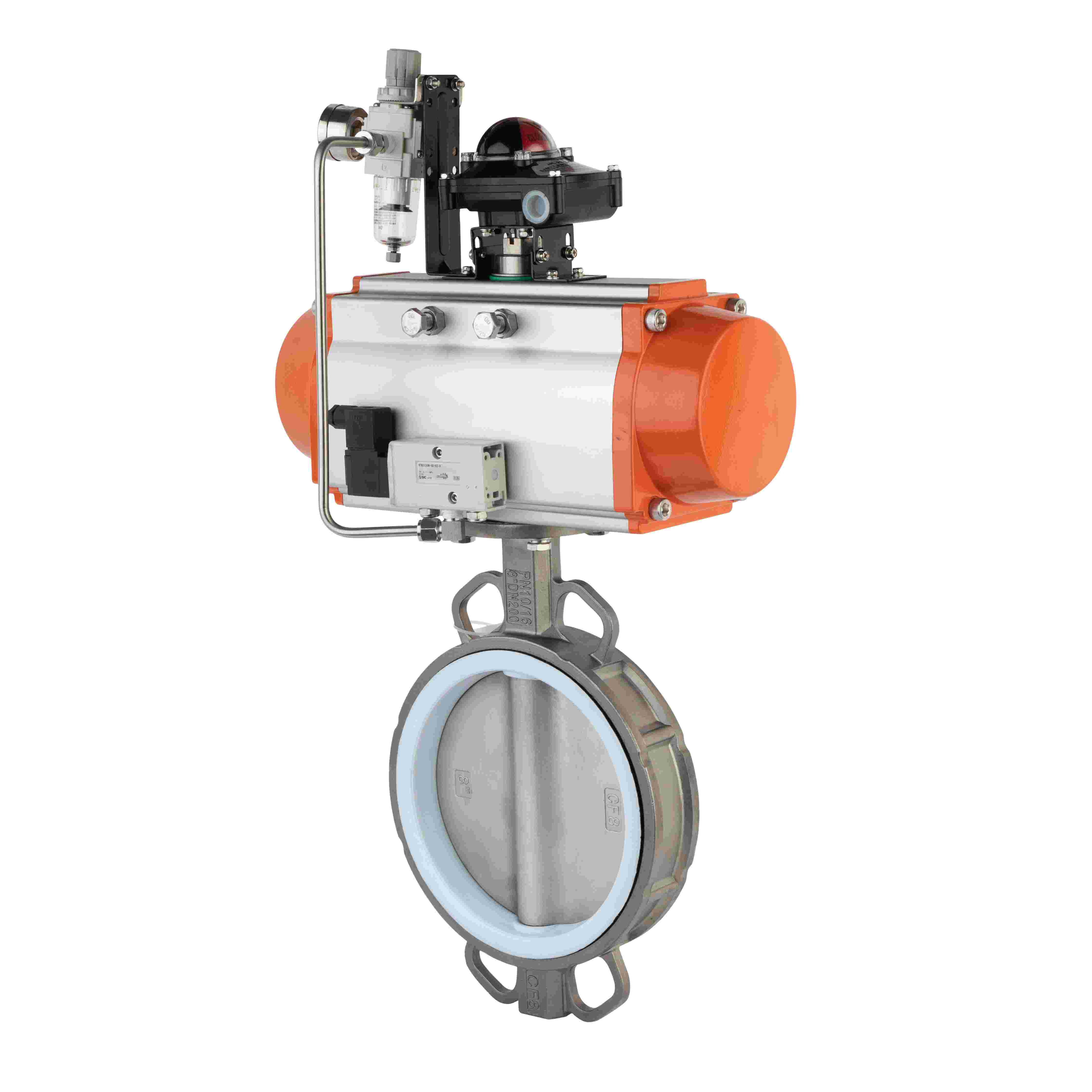

வால்வு: வால்வு உடலில் ஃபிளேன்ஜ் போல்ட் துளைகள் இல்லை, மென்மையான இருப்பிடம் மட்டுமே உள்ளது. பொதுவான எடுத்துக்காட்டுகள்: செதில் பட்டாம்பூச்சி வால்வுகள், செதில் சோதனை வால்வுகள்.
போல்ட்கள்: பொதுவாக ஸ்டட் போல்ட் அல்லது போல்ட் வழியாக, இரண்டு குழாய் விளிம்புகளின் போல்ட் துளைகள் வழியாக செல்லும் அளவுக்கு நீளமானது.
குழாய் விளிம்புகள்: குழாய் முனைகளில் நிலையான விளிம்புகள் பொருத்தப்பட்டிருக்க வேண்டும்.
கொட்டைகள்: இறுக்குவதற்குப் பயன்படுகிறது.
இரண்டு குழாய்களின் விளிம்புகளுக்கு இடையில் செதில் வால்வை வைக்கவும்.
ஒரு குழாய் விளிம்பின் போல்ட் துளைகள் வழியாக நீண்ட போல்ட்களை செருகவும்
கொட்டைகளை இரு முனைகளிலும் கட்டவும். கொட்டைகள் இறுக்கப்படுவதால், இரண்டு குழாய் விளிம்புகள் ஒன்றாக இழுக்கப்படுகின்றன.
இந்த கிளாம்பிங் விசையானது விளிம்புகளுக்கு இடையே உள்ள வால்வை சீல் செய்யும், கேஸ்கட்கள் (அல்லது வால்வின் உள்ளமைக்கப்பட்ட மீள் சீல்) சீல் இடைமுகத்தை உருவாக்குகிறது.
| அம்சம் |
வேஃபர்-வகை |
Flanged (பாரம்பரியம்) |
| போல்ட்ஸ் |
நீண்ட போல்ட்கள்; விளிம்பு துளைகளின் அதே எண் |
இரண்டு செட் போல்ட்/நட்டுகள் (ஒரு விளிம்புக்கு ஒன்று) |
| வால்வு கட்டுமானம் |
ஒளி, மெல்லிய, கச்சிதமான |
கனமான, நீளமான, ஒருங்கிணைந்த விளிம்புகளுடன் |
| நிறுவல்/அகற்றுதல் |
வால்வை அகற்ற இருபுறமும் துண்டிக்க வேண்டும் |
ஒரு விளிம்பை அவிழ்ப்பதன் மூலம் வால்வை அகற்றலாம் |
| செலவு |
குறைந்த வால்வு செலவு; குழாய் விளிம்புகள் இன்னும் தேவை |
அதிக வால்வு + flange செலவு |
| எடை |
ஒளி; பெரிய விட்டம்களுக்கு ஏற்றது |
கனமானது |
| கசிவு பாதைகள் |
குறைவானது (இரண்டு சீல் முகங்கள்: ஒவ்வொரு பக்கமும் வால்வு முதல் விளிம்பு வரை) |
மேலும் (நான்கு முகங்கள்: இரண்டு flange கேஸ்கட்கள் மற்றும் இரண்டு flange-to-valve) |
