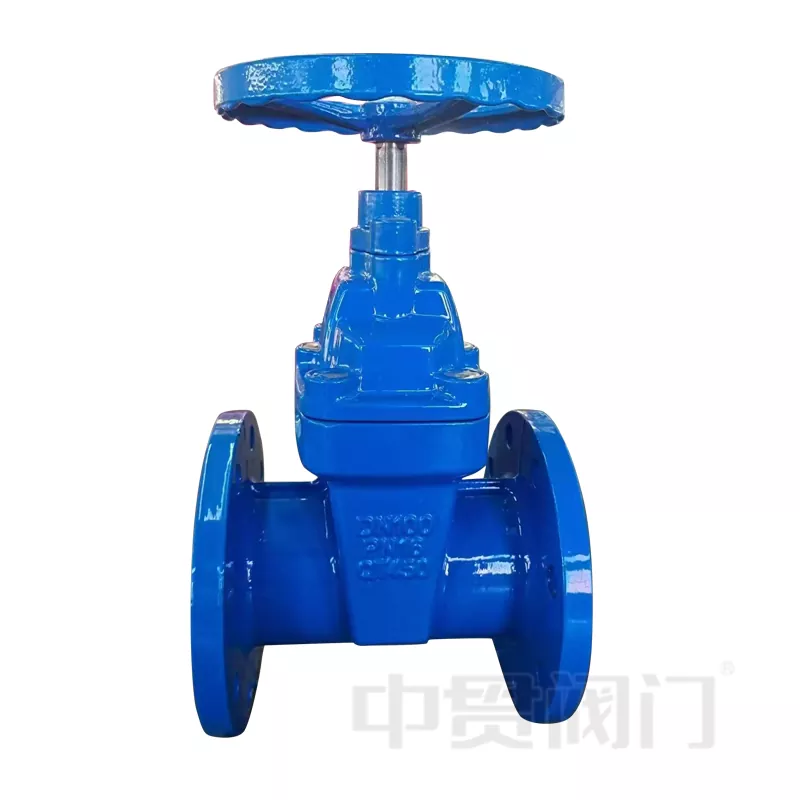

JIS 5k அல்லது 10k பித்தளை சீல் கேட் வால்வு

ஒரு சீன சப்ளையராக, Zhongguan Valve இன் JIS 5k அல்லது 10k பித்தளை சீல் கேட் வால்வு என்பது ஜப்பானிய தொழில்துறை தரநிலைகளின்படி கண்டிப்பாக தயாரிக்கப்பட்ட கேட் வால்வு தயாரிப்பு ஆகும், மேலும் இது தென்கிழக்கு ஆசிய சந்தையில் பரவலாகப் பயன்படுத்தப்படுகிறது. இந்தத் தயாரிப்பு JIS B2032 (Gate Valve Standard) மற்றும் JIS B2071/JIS B2220 (Flange End Standards) ஆகியவற்றுடன் இணங்குகிறது, மேலும் நீர், நீராவி மற்றும் எண்ணெய் போன்ற பொதுவான ஊடகங்களுக்கான குழாய் அமைப்புகளில் முதன்மையாகப் பயன்படுத்தப்படுகிறது.

விரிவான விளக்கம்

தரநிலைகள் மற்றும் அழுத்தம் மதிப்பீடு

இந்த JIS 5k அல்லது 10k பித்தளை சீல் கேட் வால்வு பொதுவான JIS பைப்லைன் தேவைகளை பூர்த்தி செய்யும் வகையில் தயாரிக்கப்பட்டது மற்றும் தற்போதுள்ள ஜப்பானிய நிலையான அமைப்புகளுடன் பொருத்த எளிதானது.

வடிவமைப்பு தரநிலை:

JIS B2032 (கேட் வால்வு)

Flange Standard:

JIS B2220

அழுத்தம் வகுப்பு:

JIS 5K - குறைந்த அழுத்த அமைப்புகளுக்கு ஏற்றது

JIS 10K - தோராயமாக PN16 (1.6 MPa)

பெயரளவு அளவு வரம்பு:

DN15 - DN600

1/2" - 24"

(உண்மையான அளவு வரம்பு உற்பத்தி திறனைப் பொறுத்தது)

தொழில்நுட்ப அளவுருக்கள்

தொழில்நுட்ப அளவுருக்கள் - JIS 5K / 10K பித்தளை சீல் கேட் வால்வு

கட்டமைப்பு மற்றும் பொருள் விளக்கம்

JIS 5k அல்லது 10k பித்தளை சீல் கேட் வால்வு ஒரு உன்னதமான மற்றும் நம்பகமான கட்டமைப்பை ஏற்றுக்கொள்கிறது, ஆயுள் மற்றும் சீல் நிலைத்தன்மையை மையமாகக் கொண்டுள்ளது.

• வால்வு உடல் & போனட்

பொருள்: பித்தளை அல்லது வெண்கலம் (வார்ப்பு செம்பு)

நல்ல அரிப்பு எதிர்ப்பு

நீர் மற்றும் நீராவி போன்ற அரிப்பை ஏற்படுத்தாத ஊடகங்களுக்கு ஏற்றது

கட்டிடம் மற்றும் தொழில்துறை அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகிறது

செப்பு அலாய் உலோக சீல் மேற்பரப்பு

உடைகள் எதிர்ப்பை மேம்படுத்த, விருப்பமான நிக்கல் பூசப்பட்ட அல்லது குரோம் பூசப்பட்ட மேற்பரப்பு

சிறப்பு வேலை நிலைமைகளுக்கு மென்மையான முத்திரை விருப்பம் (PTFE) கிடைக்கிறது

• இணைப்பு மற்றும் செயல்பாடு

Flanged இணைப்பு, JIS நிலையான பைப்லைன்களுடன் முழுமையாக இணக்கமானது

நிலையான செயல்பாடு: கை சக்கரம்

விருப்பத்தேர்வு: கியர்பாக்ஸ் (பெரிய அளவுகளுக்கு), எலக்ட்ரிக் ஆக்சுவேட்டர் (ஆட்டோமேஷன் தேவை)

தயாரிப்பு நன்மைகள்

பித்தளை உலோக முத்திரை வடிவமைப்பு

ரப்பர் முத்திரைகளுடன் ஒப்பிடும்போது சிறந்த உயர் வெப்பநிலை எதிர்ப்பு

நீண்ட கால பயன்பாட்டின் போது நிலையான சீல் செயல்திறன்

குறைந்த ஓட்ட எதிர்ப்புமுன்னோடி

முழு துளை வடிவமைப்பு

குறைக்கப்பட்ட அழுத்தம் இழப்பு, அதிக ஓட்டம் குழாய்களுக்கு ஏற்றது

Lசேவை வாழ்க்கை

பித்தளை பொருள் அளவிடுதல் மற்றும் ஆக்சிஜனேற்றத்தை எதிர்க்கிறது

குறைந்த பராமரிப்பு அதிர்வெண்

பரந்த பயன்பாட்டு வரம்பு

நீர் அமைப்புகள்

நீராவி குழாய்கள்

எண்ணெய் மற்றும் பொது தொழில்துறை ஊடகங்கள்

(அரிக்கும் ஊடகங்களுக்கு, சிறப்பு பொருள் சிகிச்சை பரிந்துரைக்கப்படுகிறது)

வேலை செய்யும் கொள்கை

வால்வு, தண்டு மற்றும் கேட் பிளேட்டை மேலேயோ அல்லது கீழோ இயக்க ஹேண்ட்வீலைச் சுழற்றுவதன் மூலம் செயல்படுகிறது:

முழுமையாக திறக்கப்படும் போது, ​​ஓட்டம் பாதை நேராகவும் தடையற்றதாகவும் இருக்கும்

மூடப்படும் போது, ​​செப்பு அலாய் சீல் மேற்பரப்புகள் கசிவை தடுக்க இறுக்கமாக பொருந்தும்

எளிய அமைப்பு நிலையான செயல்பாடு மற்றும் எளிதான பராமரிப்பை உறுதி செய்கிறது

இந்த வடிவமைப்பு தொழில்துறை மற்றும் கட்டிட அமைப்புகளில் அடிக்கடி திறப்பதற்கும் மூடுவதற்கும் பொருத்தமான வால்வை உருவாக்குகிறது.

வழக்கமான பயன்பாடுகள்

இரசாயன தொழில்

மருந்து தாவரங்கள் உணவு பதப்படுத்தும் தொழிற்சாலைகள்

கட்டிட அமைப்புகள்

HVAC அமைப்புகள்

நீர் வழங்கல் மற்றும் வடிகால்

ஆற்றல் மற்றும் வெப்பமூட்டும் அமைப்புகள்

கொதிகலன் அறை நீராவி குழாய்கள்

வெப்ப பரிமாற்ற நிலையங்கள்
