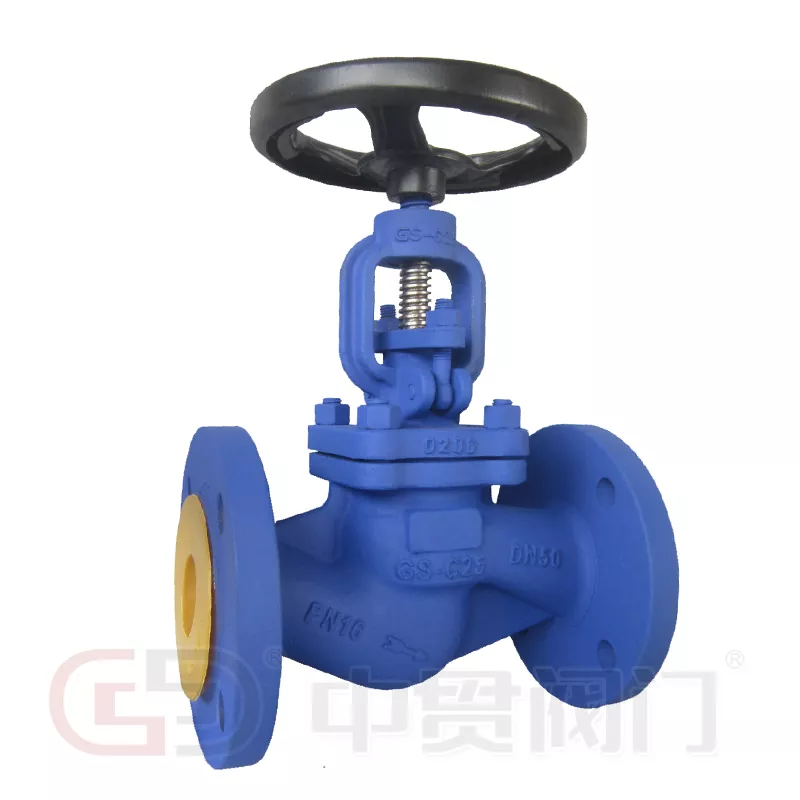

DIN நிலையான குளோப் வால்வு

கட்டமைப்பு பொருள்

வார்ப்பிரும்பு, டக்டைல் ​​இரும்பு, கார்பன் ஸ்டீல், துருப்பிடிக்காத எஃகு மற்றும் பிற பொறியியல் பொருட்களால் உற்பத்தி செய்யப்படுகிறது, பொருள் தேர்வு பின்வரும் முக்கிய பண்புகளை அடிப்படையாகக் கொண்டது: சிறந்த அழுத்தம்/வெப்பநிலை எதிர்ப்பு; நீண்ட கால அரிப்பு எதிர்ப்பு; குறிப்பிட்ட வேலை நிலைமைகளுக்கு ஏற்ப

செயல்பாட்டுக் கொள்கை

தண்டு-உந்துதல் டிஸ்க்குகளால் துல்லியமான திரவக் கட்டுப்பாடு அடையப்படுகிறது, மேலும் ஆக்சுவேட்டர் விருப்பமானது: கையேடு செயல்பாடு (தரநிலை); நியூமேடிக் டிரைவ் (ஐஎஸ்ஓ 5211 இடைமுகம்);மின் இயக்கம் (IEC 60534 இன் படி).

சீல் அமைப்பு

சீல் ஜோடி உள்ளமைவு DIN ஸ்டாண்டர்ட் குளோப் வால்வு கசிவு அளவை தீர்மானிக்கிறது (EN 12266 படி): உலோக கடின முத்திரை (உயர் வெப்பநிலை மற்றும் உயர் அழுத்த நிலைகள்);உலோக PTFE கூட்டு முத்திரைகள் (ரசாயன ஊடகம்); உலோக எலாஸ்டோமர் முத்திரைகள் (பூஜ்ஜிய கசிவு தேவை)

அழுத்தம் நிலை

நிலையான அழுத்த வரம்பு: PN10 முதல் PN400 வரை (ASME வகுப்பு 150~2500 உடன் தொடர்புடையது)

இணைப்பை முடிக்கவும்

Flange (EN 1092-1), நூல் (ISO 7-1/ISO 228-1), பட் வெல்ட் (ASME
