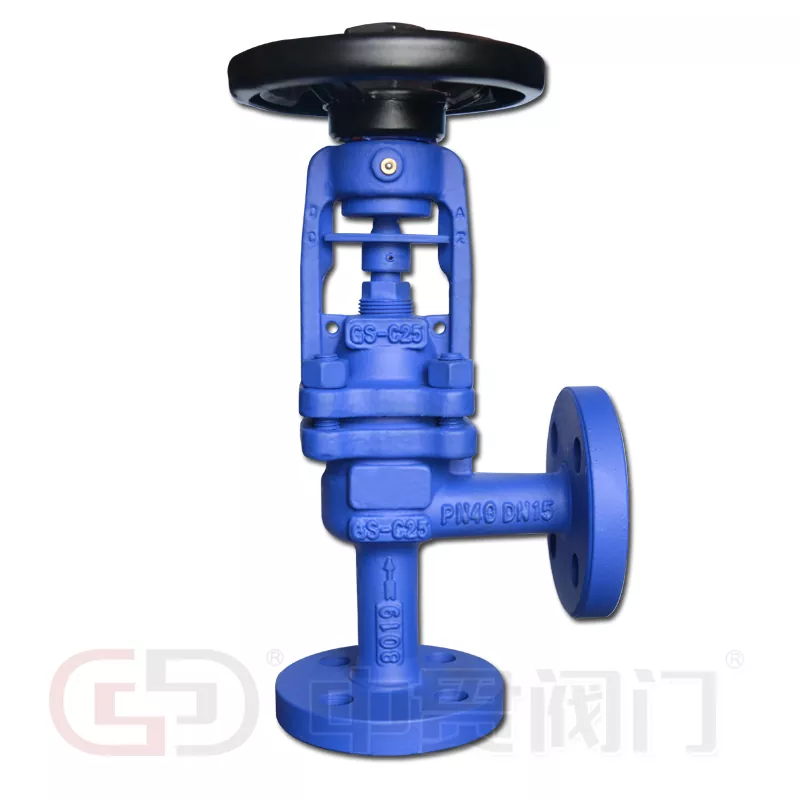

DIN நிலையான கோண வகை பெல்லோஸ் சீல் செய்யப்பட்ட குளோப் வால்வு

DIN ஸ்டாண்டர்ட் ஆங்கிள் வகை பெல்லோஸ் சீல் செய்யப்பட்ட குளோப் வால்வு திரவ கட்டுப்பாட்டு தொழில்நுட்பத்தில் ஒரு முக்கியமான பரிணாமத்தை குறிக்கிறது. பாரம்பரிய நேரான-வடிவ வால்வுகளைப் போலன்றி, இந்த கோண-உடல் வடிவமைப்பு இயல்பாகவே சிக்கலான குழாய் நெட்வொர்க்குகளில் பொதுவான இடக் கட்டுப்பாடுகள் மற்றும் வடிகால் சவால்களை தீர்க்கிறது. 90 டிகிரி கோணத்தில் ஓட்டத்தை திசைதிருப்புவதன் மூலம், அது கூடுதல் முழங்கை பொருத்துதலின் தேவையை நீக்குகிறது, அழுத்தம் வீழ்ச்சி மற்றும் நிறுவல் செலவுகளை குறைக்கிறது.

தயாரிப்பு விளக்கம் & தொழில்நுட்ப விவரக்குறிப்புகள்

இந்த DIN ஸ்டாண்டர்ட் ஆங்கிள் டைப் பெல்லோஸ் சீல்டு குளோப் வால்வு, மல்டி-பிளை மெட்டாலிக் பெல்லோஸ் முத்திரையுடன் ஒரு இடத்தைச் சேமிக்கும் கோண வடிவத்தை ஒருங்கிணைக்கிறது. வெப்ப எண்ணெய், சூப்பர் ஹீட் நீராவி மற்றும் அபாயகரமான எரிவாயு அமைப்புகளில் முக்கியமான தனிமைப்படுத்தல் கடமைகளுக்கு இது விருப்பமான தேர்வாகும்.

• கட்டுமானப் பொருட்கள்

உடல்/பொனட்: GG25 (EN-GJL-250), GGG40, 1.0619+N (GS-C25), 1.4308 (CF8), 1.4408 (CF8M)

பெல்லோஸ்: SS304, SS316, SS316L, SS310S, Hastelloy C

இருக்கை & வட்டு: ஸ்டெலைட் ஹார்ட்ஃபேசிங் கொண்ட துருப்பிடிக்காத எஃகு (விரும்பினால்)

• அளவு மற்றும் அழுத்தம் வரம்பு

அளவு வரம்பு: DN15 - DN400

அழுத்த மதிப்பீடு: PN16 – PN40

வெப்பநிலை வரம்பு: ≤600 °C

• வழக்கமான பயன்பாடுகள் & மீடியா

அமைப்புகள்: சூடான எண்ணெய் அமைப்புகள், நீராவி அமைப்புகள், சூடான மற்றும் குளிர்ந்த நீர் அமைப்புகள், அம்மோனியா தாவரங்கள்.

ஊடகம்: நீராவி, செயல்முறை வாயுக்கள், சூடான நீர், வெப்ப எண்ணெய், அம்மோனியா, வெப்ப பரிமாற்ற திரவங்கள்.

முக்கிய நன்மைகள்

மெட்டாலிக் பெல்லோஸ் சீல் உறுப்பு

இந்த வால்வின் இதயம் ஒரு ஹைட்ராலிக்-உருவாக்கம், பல அடுக்கு உலோக பெல்லோஸ் ஆகும். இது தண்டுகளில் உள்ள டைனமிக் முத்திரையை நீக்குகிறது, வெளிப்புற கசிவை முற்றிலும் தடுக்கிறது. வழக்கமான பேக்கிங்-மட்டும் வால்வுகள் போலல்லாமல், பெல்லோஸ் வடிவமைப்பு பூஜ்ஜிய ஃப்யூஜிடிவ் உமிழ்வை உறுதி செய்கிறது - சுற்றுச்சூழல் உணர்திறன் மற்றும் அதிக பொறுப்பு ஆலைகளுக்கு முக்கியமானது.

உகந்த வட்டு வடிவியல்

கூம்பு வடிவ, நெறிப்படுத்தப்பட்ட வட்டு சுயவிவரமானது ஒரு நேரியல் ஓட்ட பண்பு மற்றும் இறுக்கமான மூடுதலை வழங்குகிறது (கசிவு விகிதம் வகுப்பு VI வரை). இந்த வடிவமைப்பு அரிப்பு மற்றும் அதிர்வுகளை குறைக்கிறது, நிலையான குளோப் வால்வுகளுடன் ஒப்பிடும்போது சேவை வாழ்க்கையை கணிசமாக நீட்டிக்கிறது.

தேவையற்ற சீல் அமைப்பு (பெல்லோஸ் + பேக்கிங்)

நாங்கள் இரட்டை முத்திரை கட்டிடக்கலையை இணைத்துள்ளோம். முதன்மை முத்திரை உலோக பெல்லோஸ் ஆகும். பெல்லோஸ் எப்போதாவது தோல்வியுற்றால் (மிகவும் அரிதானது), இரண்டாம் நிலை PTFE அல்லது கிராஃபைட் பேக்கிங் உடனடி காப்பு முத்திரையை வழங்குகிறது, இது தடையற்ற தாவர பாதுகாப்பை உறுதி செய்கிறது.

லூப்ரிகேஷனுக்கான கிரீஸ் பொருத்துதல்

ஒரு ஒருங்கிணைந்த கிரீஸ் பொருத்துதல் தண்டு, தண்டு நட்டு மற்றும் ஸ்லீவ் அசெம்பிளி ஆகியவற்றின் நேரடி, சேவையில் உயவூட்டலை அனுமதிக்கிறது. இது இயக்க முறுக்குவிசையைக் குறைக்கிறது மற்றும் உயர்-சுழற்சி பயன்பாடுகளில் கசிவைத் தடுக்கிறது.

பணிச்சூழலியல் கைசக்கரம்

ஸ்லிப் அல்லாத முகடுகள் மற்றும் உகந்த விட்டத்துடன் வடிவமைக்கப்பட்ட ஹேண்ட்வீல் ஆபரேட்டர் சோர்வைக் குறைக்கிறது மற்றும் மென்மையான, துல்லியமான மாடுலேஷனை வழங்குகிறது. கரடுமுரடான ஆலை சூழல்களில் ஏற்படும் பாதிப்பு சேதத்தை கனரக கட்டுமானம் எதிர்க்கிறது.

கேள்வி பதில் - நடைமுறை கொள்முதல் தகவல்

கே: உங்களிடம் MOQ இருக்கிறதா?

ப: இல்லை, எங்களிடம் குறைந்தபட்ச ஆர்டர் அளவு இல்லை. உங்களுக்கு ஒரு துண்டு தேவைப்பட்டாலும், நாங்கள் அதை தயாரித்து வழங்குவோம். ஒரு நெகிழ்வான தொழிற்சாலையாக, வாடிக்கையாளரின் அவசரப் பராமரிப்பை ஆதரிக்க நாங்கள் முன்பு ஒரு பாதுகாப்பு வால்வை வழங்கியுள்ளோம்.

கே: நீங்கள் வேறு தரங்களை வழங்க முடியுமா?

ப: ஆம். எங்கள் முக்கிய நிபுணத்துவம் DIN ஸ்டாண்டர்ட் ஆங்கிள் வகை பெல்லோஸ் சீல் செய்யப்பட்ட குளோப் வால்வு ஆகும், கோரிக்கையின் பேரில் நாங்கள் பிற தரநிலைகளுக்கு (ANSI, BS, JIS) தயாரிக்கலாம். எங்கள் சப்ளையர் குழுவிற்கு தேவையான தரநிலை மற்றும் அழுத்தம் வகுப்பை வழங்கவும்.

கே: விசாரணை வால்வுகளின் வரைபடத்தைப் பெற முடியுமா?

ப: ஆம், ஆனால் வரைதல் தயாரிப்பிற்கு சிறிது நேரம் தேவை என்பதை நினைவில் கொள்ளவும். உங்கள் திட்ட அட்டவணையில் போதுமான நேரத்தை அனுமதிக்கவும். சிறப்பு, பொதுவானது அல்லாத அல்லது பரந்த அளவிலான வால்வுகளுக்கு (எ.கா., DN400 அல்லது சிறப்பு உலோகக்கலவைகள்), எந்த ஒரு தொழிற்சாலையும் ஒவ்வொரு வால்வு வகையையும் உருவாக்காததால், எங்களால் எப்போதும் வரைபடங்களை வழங்க முடியாது. இருப்பினும், அனைத்து நிலையான DIN உள்ளமைவுகளுக்கும், முழு பரிமாண மற்றும் P&ID வரைபடங்கள் உள்ளன.

கே: மேற்கோளுக்கு எவ்வளவு காலம்?

ப: வழக்கமாக நிலையான விசாரணைகளுக்கு 24 மணி நேரத்திற்குள். சிறப்பு வால்வுகளுக்கு (எ.கா., உயர் அலாய் அல்லது தரமற்ற அழுத்தம் வகுப்புகள்), 48 மணிநேரம் வரை அனுமதிக்கவும். ஒரு தொழில்முறை சீனா உற்பத்தியாளர் என்ற முறையில் விரைவான பதிலுக்கு முன்னுரிமை அளிக்கிறோம்.

கே: பேக்கிங் எப்படி?

A: நிலையான ஏற்றுமதி பேக்கிங் அரிப்பு பாதுகாப்புக்காக சீல் செய்யப்பட்ட மர உறைகளை பயன்படுத்துகிறது. பெரிய அளவுகளுக்கு (பொதுவாக DN200க்கு மேல்), வால்வுகள் ஸ்ட்ரெச் ஃபிலிம் மற்றும் ஈரப்பதம் தடையுடன் கூடிய தட்டுகளில் பாதுகாக்கப்படுகின்றன. அனைத்து பேக்கிங் சர்வதேச கப்பல் தரநிலைகளை சந்திக்கிறது.
