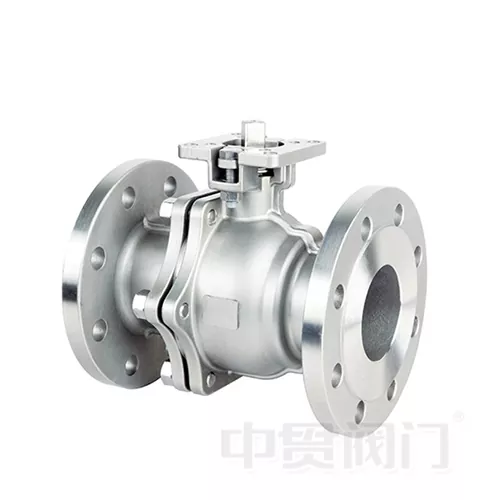

ASME ஸ்டாண்டர்ட் Flange உயர் மேடையில் துருப்பிடிக்காத எஃகு பந்து வால்வு

ASME தரமான flange உயர் மேடையில் துருப்பிடிக்காத எஃகு பந்து வால்வுகள் உயர் தரமான துருப்பிடிக்காத எஃகு மற்றும் அமெரிக்க நிலையான flange இடைமுகங்கள் தொழில்துறை திரவ கட்டுப்பாட்டு அமைப்புகளுக்கு அதிக சீல், அரிப்பு எதிர்ப்பு மற்றும் வலிமை தேவைப்படும். அதன் தனித்துவமான ஃபிளேன்ஜ் பிளாட்ஃபார்ம் வடிவமைப்பு வால்வை நிறுவுவதை எளிதாக்குகிறது, அதே சமயம் இயங்குதள கட்டமைப்பை தானியங்கி கட்டுப்பாட்டின் தேவைகளைப் பூர்த்தி செய்ய பல்வேறு ஆக்சுவேட்டர்களுக்கு மாற்றியமைக்க முடியும். Zhongguan Valve இன் முக்கிய தயாரிப்புகளில் ஒன்றாக, பந்து வால்வு எண்ணெய், எரிவாயு, இரசாயன, உணவு பதப்படுத்துதல் மற்றும் நீர் சுத்திகரிப்புத் தொழில்களில் பரவலாகப் பயன்படுத்தப்படுகிறது. சிறந்த பொருள் பண்புகள் மற்றும் புதுமையான இயங்குதள வடிவமைப்புடன், ASME தரநிலை ஃபிளேன்ஜ் உயரம் இயங்குதள துருப்பிடிக்காத எஃகு பந்து வால்வுகள் நம்பகமான சீல் மற்றும் கடினமான சூழ்நிலைகளில் நீடித்து நிலைத்திருப்பதை உறுதிசெய்கிறது, பயனர்களுக்கு திறமையான திரவக் கட்டுப்பாட்டு தீர்வுகளை வழங்குகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

ASME ஸ்டாண்டர்ட் ஃபிளாஞ்ச் ஹை பிளாட்ஃபார்ம் ஸ்டெயின்லெஸ் ஸ்டீல் பால் வால்வு என்பது அரிக்கும் ஊடகம், உயர் வெப்பநிலை / உயர் அழுத்த நிலைமைகள் மற்றும் திரவக் கட்டுப்பாட்டு அமைப்புகளில் கடுமையான சீல் தேவைகளைக் கையாள வடிவமைக்கப்பட்ட ஒரு தொழில்முறை தர தொழில்துறை வால்வு ஆகும்.

குழாய் அமைப்புகளுக்கு பாதுகாப்பான மற்றும் நம்பகமான இணைப்பை உறுதி செய்வதற்காக, வால்வ் பாடி மற்றும் அனைத்து ஈரமாக்கப்பட்ட பாகங்களும் பிரீமியம் துருப்பிடிக்காத எஃகு (CF8 / CF8M / CF3M கிடைக்கும்), ASME B16.5 நிலையான விளிம்புகளுடன் இணைந்து தயாரிக்கப்படுகின்றன. வழக்கமான பந்து வால்வுகளுடன் ஒப்பிடும்போது, தனித்துவமானதுஒருங்கிணைந்த உயர்-தள வடிவமைப்புவால்வு உடலின் மேல் நேரடியாக தரப்படுத்தப்பட்ட ISO 5211 மவுண்டிங் பேடைக் கொண்டுள்ளது, இது கூடுதல் அடைப்புக்குறிகள் இல்லாமல் நியூமேடிக், எலக்ட்ரிக் அல்லது எலக்ட்ரோ-ஹைட்ராலிக் ஆக்சுவேட்டர்களை விரைவாக நிறுவ அனுமதிக்கிறது.

இன் முக்கிய தயாரிப்புகளில் ஒன்றாகZhongguan வால்வு, இந்த பந்து வால்வு எண்ணெய் மற்றும் எரிவாயு பரிமாற்றம், இரசாயன உலை அமைப்புகள், உணவு தர சுகாதாரக் கோடுகள், மருந்து சுத்திகரிக்கப்பட்ட நீர் அமைப்புகள், கடல் நீர் உப்புநீக்கம் மற்றும் கடல் நிலைப்படுத்தல் அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகிறது. சிறந்த அரிப்பு எதிர்ப்பு, குமிழி-இறுக்கமான பூஜ்ஜிய-கசிவு சீல் மற்றும் தீ-பாதுகாப்பான வடிவமைப்பு ஆகியவற்றுடன், இது நீண்ட கால நிலையான செயல்பாட்டை வழங்குகிறது, அதே நேரத்தில் பராமரிப்பு அதிர்வெண் மற்றும் உரிமையின் மொத்த செலவைக் கணிசமாகக் குறைக்கிறது.

முக்கிய தொழில்நுட்ப நன்மைகள்

1. சிறந்த அரிப்பு மற்றும் உயர் வெப்பநிலை எதிர்ப்பு

பொருள் விருப்பங்கள்: CF8 / CF8M (304 / 316 துருப்பிடிக்காத எஃகு) அல்லது உயர்தர CF3M (316L) ஆகியவற்றால் செய்யப்பட்ட வால்வு உடல் மற்றும் பந்து. உகந்த நிக்கல், குரோமியம் மற்றும் மாலிப்டினம் உள்ளடக்கம் சல்பூரிக் அமிலம், ஹைட்ரோகுளோரிக் அமிலம், கார கரைசல்கள், உப்பு தெளிப்பு மற்றும் பல்வேறு கரிம கரைப்பான்களுக்கு சிறந்த எதிர்ப்பை வழங்குகிறது.
வெப்பநிலை வரம்பு: -29°C முதல் +250°C வரை (அதிக வெப்பநிலை பேக்கிங் விருப்பங்களுடன் +350°C வரை நீட்டிக்கக்கூடியது). நீராவி கோடுகள், சூடான எண்ணெய் அமைப்புகள் மற்றும் பிற உயர் வெப்பநிலை பயன்பாடுகளில் சீல் தோல்வி அல்லது உடல் சிதைவு இல்லாமல் நம்பகத்தன்மையுடன் செயல்படுகிறது.
இணக்கமான ஊடகம்: கச்சா எண்ணெய், இயற்கை எரிவாயு, அமிலம்/காரக் கரைசல்கள், கடல்நீர், மருந்து கரைப்பான்கள், உணவுப் பொருட்கள், குளோரின் அடங்கிய ஊடகம் போன்றவை.

2. குமிழி-இறுக்கமான ஜீரோ லீகேஜ் + தீ-பாதுகாப்பான வடிவமைப்பு

கசிவு மதிப்பீடு: ISO 5208 வகுப்பு VI க்கு சோதிக்கப்பட்டது (குமிழி-இறுக்கமானது) - மதிப்பிடப்பட்ட அழுத்தத்தின் கீழ் காணக்கூடிய கசிவு இல்லை. நச்சு, எரியக்கூடிய அல்லது அதிக மதிப்புள்ள ஊடகங்களுக்கு ஏற்றது.
தீ-பாதுகாப்பான அமைப்பு: பந்து மற்றும் இருக்கைக்கு இடையே உலோகத்திலிருந்து உலோகம் இரண்டாம் நிலை சீல் மேற்பரப்பு. மென்மையான இருக்கை எரிந்த பிறகும், வால்வு அடிப்படை மூடுதலைப் பராமரிக்கிறது, API 607 / ISO 10497 தீ-பாதுகாப்பான தரநிலைகளை பூர்த்தி செய்கிறது.
ஆன்டி-ஸ்டேடிக் டிசைன்: தண்டு மற்றும் பந்துக்கு இடையே உள்ள ஆன்டி-ஸ்டாடிக் ஸ்பிரிங் நம்பகமான சார்ஜ் சிதறலை உறுதிசெய்து, நிலையான கட்டமைப்பிலிருந்து வெடிப்பு அபாயங்களை நீக்குகிறது.

3. ஒருங்கிணைந்த உயர்-தள அமைப்பு - 5 நிமிடங்களில் ஆக்சுவேட்டர் மவுண்டிங்

இடைமுக தரநிலை: உயர் இயங்குதளம் ISO 5211க்கு இணங்குகிறது, முக்கிய பிராண்டுகளான நியூமேடிக் மற்றும் எலக்ட்ரிக் ஆக்சுவேட்டர்களை நேரடியாகப் பொருத்துகிறது - தனிப்பயன் அடாப்டர் தட்டுகள் அல்லது அடைப்புக்குறிகள் தேவையில்லை.
நிறுவல் திறன்: ஆன்-சைட் ஆக்சுவேட்டர் மவுண்டிங்கிற்கு போல்டிங் + ஸ்டெம் கப்ளிங் மட்டுமே தேவை. ஒரு நபர் 5 நிமிடங்களுக்குள் வேலையை முடிக்க முடியும், பாரம்பரிய அடைப்புக்குறி பொருத்தப்பட்ட வால்வுகளுடன் ஒப்பிடும்போது 2/3 நிறுவல் நேரத்தை மிச்சப்படுத்தலாம்.
செயல்பாட்டு நிலைத்தன்மை: ஒருங்கிணைந்த இயங்குதளமானது ஆக்சுவேட்டருக்கும் தண்டுக்கும் இடையிலான பரிமாற்ற தூரத்தைக் குறைக்கிறது, பின்னடைவைக் குறைக்கிறது மற்றும் சுழற்சியின் ஆயுள் மற்றும் நிலை பின்னூட்ட துல்லியத்தை மேம்படுத்துகிறது.

4. குறைந்த ஓட்டம் எதிர்ப்பு & உயர் Cv மதிப்பு - ஆற்றல் சேமிப்பு

ஃப்ளோ பாத் வடிவமைப்பு: மென்மையான உள் வரையறைகளுடன் கூடிய முழு துளை அல்லது நிலையான துளை வடிவமைப்பு அழுத்தம் குறைவதைக் குறைக்கிறது. முழு-துளை மாதிரிகள் ஒரே அளவிலான குழாய்க்கு கிட்டத்தட்ட ஒரே மாதிரியான Cv மதிப்பை வழங்குகின்றன, அசல் அமைப்பு ஓட்ட பண்புகளை பாதுகாக்கின்றன.
ஆற்றல் சேமிப்பு: குறைந்த ஓட்டம் எதிர்ப்பு சக்தி நுகர்வு குறைக்கப்பட்டது. இரசாயன அல்லது நீர் சுத்திகரிப்பு நிலையங்களில் 24/7 தொடர்ச்சியான செயல்பாடுகளுக்கு, வருடாந்திர மின்சார சேமிப்பு கணிசமாக இருக்கும்.

5. பல நிலை கசிவு தடுப்பு & நீண்ட சேவை வாழ்க்கை

ஸ்டெம் சீல்: ஸ்பிரிங்-லோடட் ப்ரீ-டென்ஷன் கொண்ட V-ரிங் PTFE பேக்கிங் தானாகவே தேய்மானத்தை ஈடுசெய்கிறது - அடிக்கடி சுரப்பியை இறுக்குவது தேவையில்லை.
பந்து ஆதரவு: சுய-மசகு புஷிங்ஸுடன் மிதக்கும் அல்லது ட்ரன்னியன் பொருத்தப்பட்ட பந்து வடிவமைப்பு (அளவைப் பொறுத்து) முறுக்குவிசை குறைக்கிறது மற்றும் சுழற்சி ஆயுளை நீட்டிக்கிறது. ஒரு ஜிபி/டி 12237க்கு> 50,000 மாறுதல் சுழற்சிகள் என சோதிக்கப்பட்டது.

வழக்கமான பயன்பாடுகள் & தொழில்கள்

தொழில்	குறிப்பிட்ட பயன்பாடுகள்	மதிப்பு வழங்கப்பட்டது
எண்ணெய் மற்றும் எரிவாயு	கச்சா எண்ணெய் குழாய்கள், இயற்கை எரிவாயு சேகரிப்பு, எரிபொருள் நிரப்பும் நிலையங்கள், கிணறு உபகரணங்கள்	H₂S அரிப்பு எதிர்ப்பு, தீ-பாதுகாப்பு, பூஜ்ஜிய கசிவு
இரசாயன மற்றும் மருந்து	உலை ஊட்டம்/ வெளியேற்றம், கரைப்பான் பரிமாற்றம், அமிலம்/கார சேமிப்பு தொட்டிகள்	உயர் அரிப்பு எதிர்ப்பு, சுகாதார வடிவமைப்பு, இறந்த மண்டலங்கள் இல்லை
உணவு & பானம்	சாறு, பீர், பால் பொருட்கள், சிரப் வரிகள்	சுத்தம் செய்ய எளிதானது, துருப்பிடிக்காத எஃகு, உணவு தொடர்பு பாதுகாப்பானது
நீர் சுத்திகரிப்பு மற்றும் உப்புநீக்கம்	RO அமைப்புகள், இரசாயன அளவு அலகுகள், கடல் நீர் லிப்ட் பம்ப் வெளியேற்றம்	குளோரைடு எதிர்ப்பு, குறைந்த பராமரிப்பு, ஆட்டோமேஷன் தயார்
கடல் & கடல்	பாலாஸ்ட் நீர் அமைப்புகள், பில்ஜ் நீர், குளிர்ச்சியான கடல் நீர் கோடுகள்	உப்பு தெளிப்பு எதிர்ப்பு, கச்சிதமான அமைப்பு, அதிர்வு-எதிர்ப்பு

எளிதான நிறுவல் மற்றும் குறைந்த பராமரிப்பு

Flange இணைப்பு: ASME B16.5 (வகுப்பு 150 / 300 / 600) உடன் இணங்குகிறது. நிலையான குழாய் விளிம்புகளுக்கு நேரடி பொருத்தம் - தனிப்பயன் மாற்றம் தேவையில்லை.
விரைவான பிரித்தெடுத்தல்: ஆக்சுவேட்டர் நேரடியாக பிளாட்ஃபார்மில் பொருத்தப்பட்டது. கைமுறையாக அவசர செயல்பாடு அல்லது ஆய்வுக்காக ஆக்சுவேட்டரை அகற்றுவது வால்வு உடல் அல்லது குழாய் இணைப்பை பாதிக்காது.
இன்-லைன் பராமரிப்பு: தேர்ந்தெடுக்கப்பட்ட மாதிரிகள் இன்-லைன் பிரித்தலை ஆதரிக்கின்றன (குறிப்பிட்ட வடிவமைப்பைச் சரிபார்க்கவும்) - பைப்லைனில் இருந்து முழு வால்வையும் அகற்றாமல் இருக்கைகள் அல்லது முத்திரைகளை மாற்றவும், வேலையில்லா நேரத்தை கணிசமாகக் குறைக்கிறது.
பராமரிப்பு இடைவெளி: சாதாரண நிலைமைகளின் கீழ், ஒவ்வொரு 12 மாதங்களுக்கும் பேக்கிங் முத்திரை மற்றும் இயக்க முறுக்கு ஆகியவற்றை ஆய்வு செய்யவும். ஊடகம் மற்றும் சுழற்சி அதிர்வெண்ணைப் பொறுத்து உண்மையான சேவை வாழ்க்கை 5 ஆண்டுகளுக்கு மேல் இருக்கலாம்.

தொழில்நுட்ப விவரக்குறிப்புகள்

அளவுரு	மதிப்பு
உடல் பொருள்	CF8 / CF8M / CF3M (304 / 316 / 316L துருப்பிடிக்காத எஃகு)
அழுத்தம் மதிப்பீடு	வகுப்பு 150 / 300 / 600 (PN16 ~ PN100)
பெயரளவு துளை	1/2" ~ 12" (DN15 ~ DN300)
Flange தரநிலை	ASME B16.5 (HG/T 20615 விருப்பமானது)
மேல் மவுண்டிங் பேட்	ISO 5211 (F05 / F07 / F10, முதலியன)
கசிவு மதிப்பீடு	ISO 5208 வகுப்பு VI (குமிழி-இறுக்கமான)
தீ பாதுகாப்பு	API 607 / ISO 10497
வெப்பநிலை வரம்பு	-29°C ~ +250°C (உயர் வெப்பநிலை விருப்பம் +350°C)
இணக்கமான ஊடகம்	நீர், எண்ணெய், வாயு, அமிலங்கள், காரங்கள், கரைப்பான்கள், நீராவி போன்றவை.
சுழற்சி வாழ்க்கை	≥ 50,000 சுழற்சிகள்

கிடைக்கும் விருப்பங்கள்

ஆக்சுவேட்டர் வகை: கையேடு வார்ம் கியர் / ஒற்றை/இரட்டை நடிப்பு நியூமேடிக் / எலக்ட்ரிக் (24V/110V/220V/380V) / எலக்ட்ரோ-ஹைட்ராலிக்
இருக்கை பொருள்: PTFE / RPTFE / PEEK / உலோக கடின முத்திரை
பந்து சிகிச்சை: மிரர் பாலிஷ் / நைட்ரைட் கடினப்படுத்துதல் / டங்ஸ்டன் கார்பைடு பூச்சு
சிறப்பு விருப்பங்கள்: பூட்டுதல் சாதனம் / பர்ஜ் போர்ட் / நீட்டிக்கப்பட்ட தண்டு / காப்பு ஜாக்கெட்

Zhongguan வால்வை ஏன் தேர்வு செய்ய வேண்டும்?

உற்பத்தி தரநிலைகள்: ASME, API, ISO, GB/T தரநிலைகளுடன் கண்டிப்பான இணக்கம். பொருள் சான்றிதழ்கள், அழுத்தம் சோதனை அறிக்கைகள் மற்றும் தீ-பாதுகாப்பு சான்றிதழ்கள் உள்ளன.
தர உத்தரவாதம்: 100% தொழிற்சாலை அழுத்தம் சோதனை + முத்திரை சோதனை. ஒவ்வொரு வால்வும் குறிப்பிட்ட அளவுருக்களை சந்திக்க உத்தரவாதம் அளிக்கப்படுகிறது.
விரைவான பதில்: நிலையான ஸ்டாக் செய்யப்பட்ட தயாரிப்புகள் 24 மணி நேரத்திற்குள் அனுப்பப்படும். தரமற்ற / தனிப்பயன் ஆர்டர்கள் 2-4 வாரங்களில் டெலிவரி செய்யப்படும்.
தொழில்நுட்ப ஆதரவு: அளவு கணக்கீடு மற்றும் நிறுவல் வழிகாட்டுதல் முதல் விற்பனைக்குப் பிந்தைய பராமரிப்பு வரை முழு சேவை.

விசாரணையை அனுப்பு

விரிவான மேற்கோள், தொழில்நுட்ப வரைபடங்கள், அளவு தாள்கள் அல்லது மாதிரிகளுக்கு, கீழே உள்ள படிவத்தை நிரப்பவும் அல்லதுஎங்களை தொடர்பு கொள்ளவும்நேரடியாக.
