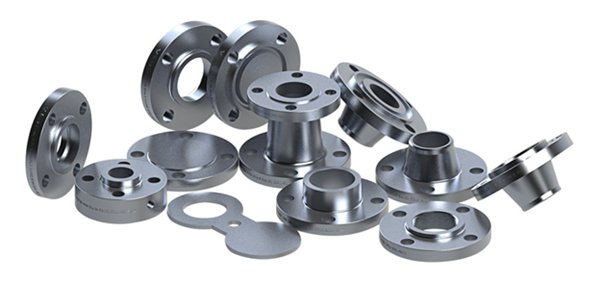

ஃபிளாஞ்ச் இணைப்பு என்றால் என்ன?
ஒரு ஃபிளேன்ஜ் இணைப்பு என்பது ஒரு இணைப்பு முறையாகும், இது பரவலாகப் பயன்படுத்தப்படும் பிரிக்கக்கூடிய இயந்திரமாகும். குழாய்கள், வால்வுகள் அல்லது உபகரணங்களை இறுக்கமாக இணைக்க, இது பெரும்பாலும் ஒரு ஜோடி விளிம்புகள், சீல் கேஸ்கெட் மற்றும் போல்ட் மற்றும் நட்டுகளைப் பயன்படுத்துகிறது.
அதன் முக்கிய கொள்கை:விளிம்புகளுக்கு இடையில் சீல் கேஸ்கெட்டை அழுத்துவதற்கு போல்ட்களின் இறுக்கும் சக்தியைப் பயன்படுத்தி, திரவத்தை (திரவ அல்லது வாயு) கசிவிலிருந்து பாதுகாக்கிறது.

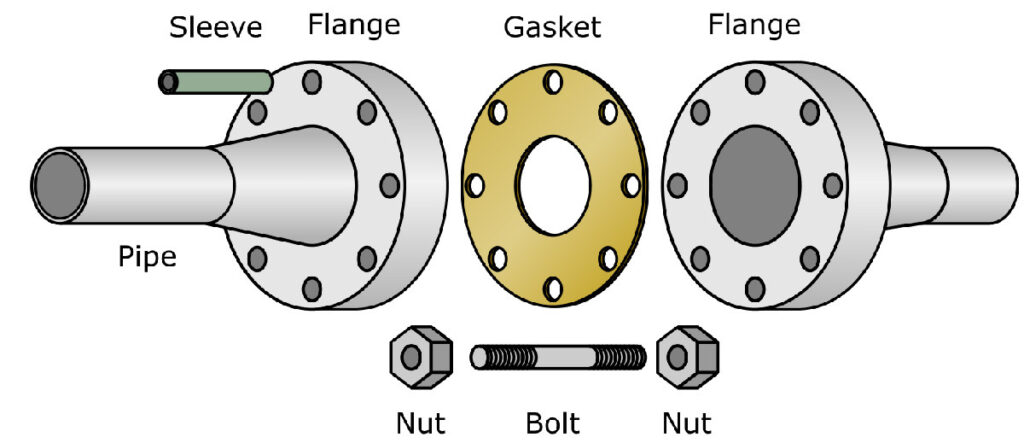

பின்வரும் நான்கு முக்கிய பகுதிகளை உள்ளடக்கிய ஒரு பொதுவான flange இணைப்பு:
ஃபிளாஞ்ச்: ஒரு குழாய் அல்லது உபகரணத் துறைமுகத்தின் முடிவில் இணைக்கப்பட்ட வட்டு வடிவ பகுதி, பொதுவாக போல்ட் துளைகளுடன்.
சீல் கேஸ்கெட்: இரண்டு விளிம்புகள் சீல் முகங்கள் இடையே வைத்து, அது சீல் வழங்க அழுத்தம்.
போல்ட் மற்றும் நட்ஸ்: பிடிப்பு சக்தியை வழங்க விளிம்புகளில் உள்ள போல்ட் துளைகள் வழியாக செல்லவும்.
சீலிங் முகம்: கேஸ்கெட்டை அணுகும் விளிம்பின் மேற்பரப்பு; இது வெவ்வேறு வகைகளில் வருகிறது (எ.கா., உயர்த்தப்பட்ட முகம், ஆண்/பெண் முகம் போன்றவை).
முக்கிய நன்மைகள்:
அதிக நன்மை மற்றும் உறுதியான சீல்உயர் அழுத்தம், உயர் வெப்பநிலை அல்லது அரிப்பு ஊடகங்களைக் கையாளும் தகுதி.
எளிதாக அகற்றுதல் மற்றும் பராமரிப்பு: குழாய் சுத்தம், உபகரண ஆய்வு அல்லது பகுதி மாற்றாக இணைப்பு எளிதாக திறக்கப்படும்.
நல்ல மாற்றுத்திறன்: Flanges தேசிய தரநிலைகள் (எ.கா., GB), இரசாயன தொழில் தரநிலைகள் (எ.கா., HG), இயந்திர தொழில் தரநிலைகள் (எ.கா., JB) மற்றும் சர்வதேச தரங்களுக்கு (எ.கா., ANSI/ASME, DIN) இணங்குகின்றன. வெவ்வேறு உற்பத்தியாளர்களின் தயாரிப்புகள் ஒரே தரநிலையைக் கடைப்பிடிக்கும் நிபந்தனையின் பேரில் மாற்றியமைக்கப்படலாம்.
பொதுவான பயன்பாடுகள்:
குழாய் பொறியியல்: குழாய்கள் குழாய்கள், குழாய்கள் வால்வுகள், மற்றும் குழாய்கள் குழாய்கள் ஆகியவற்றுடன் இணைக்கும்.
அழுத்தம் கொள்கலன்: எதிர்வினை பாத்திரங்கள் மற்றும் கொள்கலன்களில் மேன்ஹோல்கள் மற்றும் ஹேண்ட்ஹோல்களுக்கான இணைப்புகள்.
இணைப்பு புள்ளி: பிரஷரைசர்களின் இன்லெட் மற்றும் அவுட்லெட் இணைப்புகள், மற்றும் வெப்ப பரிமாற்றிகளின் சேனல் ஷெல் மற்றும் ஷெல் இடையே உள்ள இணைப்புகள்.
உற்பத்தி அமைப்புகள் மற்றும் பொது பயன்பாடுகள்: எண்ணெய், ரசாயனம், இயற்கை எரிவாயு, நீர் சுத்திகரிப்பு, வெப்ப அமைப்புகள் மற்றும் பல.
மற்ற இணைப்பு வழிகளுடன் எளிமையான ஒப்பீடு:
வெல்டிங்குடன் ஒப்பிடும்போது: Flange இணைப்புகள் நீக்கக்கூடியவை, ஆனால் அவை அதிக விலை கொண்டவை மற்றும் கூடுதல் சாத்தியமான கசிவு புள்ளிகளை அறிமுகப்படுத்தலாம்.
திரிக்கப்பட்ட இணைப்புகளுடன் ஒப்பிடும்போது: ஃபிளேன்ஜ் இணைப்புகள் அதிக அழுத்தங்களைத் தாங்கி, பெரிய குழாய் விட்டம் கொண்டதாக மாற்றியமைக்க முடியும், ஆனால் அவை நிறுவுவதற்கும், அதிக இடத்தைப் பெறுவதற்கும் மிகவும் சிக்கலானவை.
எளிய சுருக்கம்: உயர் அழுத்தத்தை எதிர்க்க வேண்டிய தேவை இருக்கும்போது, பெரிய குழாய் விட்டம் கொண்டதாக இருக்கும் போது, அல்லது சர்வீஸ் செய்வதற்கு அடிக்கடி பிரித்தெடுக்க வேண்டிய தேவை இருந்தால், ஃபிளேன்ஜ் இணைப்பு பொதுவாக விருப்பமான முறையாகும். மிகவும் பொதுவான எடுத்துக்காட்டுகள் தீயணைப்பு நீர் குழாய்கள் அல்லது தொழிற்சாலை நீராவி குழாய் இணைப்புகள் "உயர்த்தப்பட்ட டிஸ்க்குகளை" முன்னிலைப்படுத்துகின்றன மற்றும் போல்ட் வட்டத்துடன் சரி செய்யப்படுகின்றன.
